Casa ProdottiTagliatrice del laser della fibra di CNC

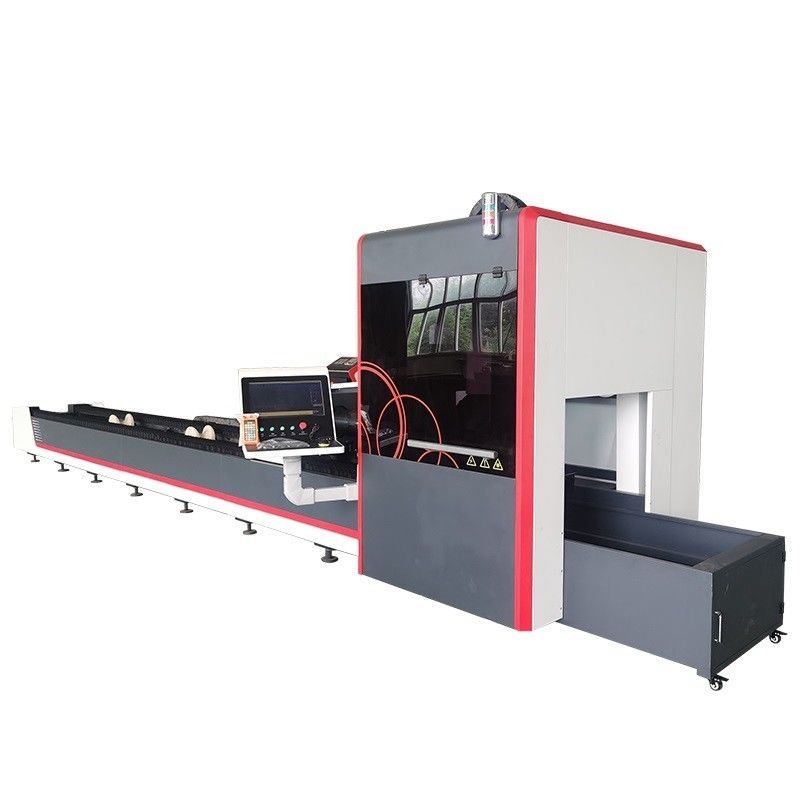

tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w

tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w

  • tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w
  • tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w
  • tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w
  • tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w
tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w
Dettagli:
Luogo di origine: La Cina
Marca: YUAN
Certificazione: CE,ISO,UV
Numero di modello: 2200x6000 millimetro
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: 50000-70000USD
Imballaggi particolari: scatola di legno
Tempi di consegna: 25 giorni
Termini di pagamento: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacità di alimentazione: 50 insiemi
Contatto
Descrizione di prodotto dettagliata
Area di taglio: 6100 millimetri Taglio del diametro: 20-220 millimetri
Taglio dello spessore: 6-12 millimetri Servomotore: Yaskawa
Sistema di controllo: FSCUT 3000C Trasmissione: Rotaie di guida di HIWIN
Evidenziare:

taglierina del laser della fibra di CNC 6000w

,

Taglierina del laser della fibra di CNC di FSCUT 3000C

,

Gli ss convogliano la taglierina di CNC della lamiera sottile

la lamina di metallo di 1000w 1500w 2000w 3000w 6000w 1500*3000 convoglia la taglierina del laser della fibra di CNC di acciaio inossidabile per la lamiera sottile

1. La tagliatrice del laser di Argus adotta lo stile che del cavalletto la struttura determinata lata doppio con l'asse y differente del worktable adotta d'acciaio
Fascio della struttura, buona prestazione dinamica. Compatto meccanico della struttura e con rigidezza sufficiente, buona affidabilità e la prestazione di taglio di alta efficienza.
2. Base della macchina dopo necessità saldata di temperare e vibrazione elaborata per eliminare sforzo. Prima di installazione prestabilendo, regoli il livello e gli angoli retti per assicurare l'accuratezza e la durata della vita dell'attrezzatura.
3. Adotta il driver lato doppio di stile del cavalletto, con la struttura e la buona prestazione stabili.
4. L'asse y adotta la trasmissione della cremagliera dell'ingranaggio di accuratezza dell'importazione, asse di Z adotta la trasmissione accurata importata della vite della palla, Max. Positioning la Speed può raggiungere a 60m/min.
5. Fornito del sistema residuo e della polvere materiali della raccolta che rimuovono dispositivo.
6. Generatore standard del laser della fibra di collocazione e generatore facoltativo del laser della fibra 1000W-4000W realizzare ritorni ed i profitti bassi di massimo e di costo di mantenimento di investimento a lungo termine e di operazione.
7. La progettazione della cassa della macchina rispetta la norma del CE che realizza l'elaborazione affidabile e sicura. Il pallet di rotolamento della palla/tavola di funzionamento è
conveniente per caricarsi materiale e lo scarico ed ulteriore promuove la produttività lavorativa.
8. un sistema di controllo del gas di Doppio-pressione di 3 fonti del gas (aria, azoto, ossigeno ad alta pressione) soddisfa la richiesta d'elaborazione di tutti i tipi di materiali. Operazione facile e basso costo.
9. La lente ottica ottimizzata, ha progettato specialmente l'ugello e la tecnologia dei sensori realizza il taglio più regolare e più stabile.

tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w 0
Processo di fabbricazione del letto del ghisa
il letto della macchina di 16-25mm è tagliato dall'intero pannello d'acciaio con il calore ed il trattamento invecchiante, macinati dal centro di lavorazione di marca famosa americana con alta precisione, la buona stabilità, nessuna deformazione; il letto sarà messo in fornace per riscaldare a 600 gradi e per tenere la temperatura a 200 gradi per una settimana e poi per essere eliminato per il raffreddamento naturalmente. Il processo richiede i circa 15-20 giorni.
tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w 1
3pcs scaricante materiale dei sostegni automaticamente regolabili della ruota del trasportatore pneumatico, adatto a tipi differenti di 20-220mm di diametri del tubo assicurare la dimensione più lunga dell'accuratezza del morsetto di tubo dovuto la sua flessione. la dimensione del sostegno della ruota del trasportatore è regolabile con la graduatoria dei voti. Quando dovete sollevare il tubo, il sostegno corrispondente della ruota aumenterà. Quando l'ascissa si muove vicino verso lo scaffale corrispondente, cadrà automaticamente per evitare l'interferenza. Il sistema d'alimentazione scaricante inoltre è fornito di sostegno della ruota del trasportatore pneumatico. Quando il materiale richiesto è sollevato, il sostenitore materiale corrispondente aumenterà. Quando il taglio è completo, il sostenitore corrispondente cadrà automaticamente ed il materiale che riceve il supporto ha la funzione automatica di volume d'affari.
tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w 2 tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w 3

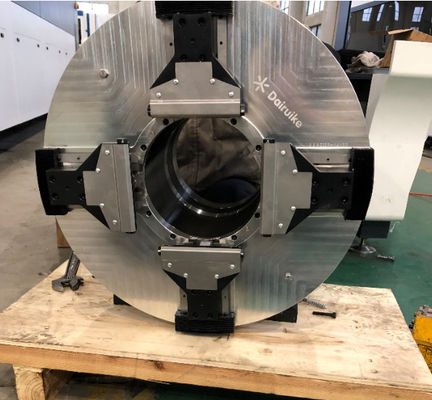

L'ascissa è struttura a mensola: progettazione di un pezzo che assicura la stabilità tagliente, nessuna scossa. Ed è macinata dal centro di fresatura di CNC di alta precisione. Celf-centrare il mandrino anteriore è con il servo di 4.5kw Yaskawa con il riduttore della Francia Motovario. La velocità di rotazione può spettare a 120r/min e la pressione del morsetto è regolabile. Due paia dei morsetti possono muoversi simultaneamente per riparare tutti i tipi di forme dei tubi.



Potere del laser
1000W-6000W
Gamma di segmento di tubo
≤6100mm
Spessore tagliente massimo della parete del tubo
6mm-12mm
Precisione di posizionamento
±0.03mm/m
Precisione di posizionamento ripetuta
±0.02mm/m
Richiesta di elettricità
AC380V/50Hz
Metodo di raffreddamento
Dispositivo di raffreddamento di acqua
Temperatura di funzionamento, umidità
0°C-40°C/5%-90%
Dimensioni
11600mm*3500mm*2400mm



tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w 4tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w 5tubo ss FSCUT 3000C della lamina di metallo della taglierina del laser della fibra di CNC 6000w 6
