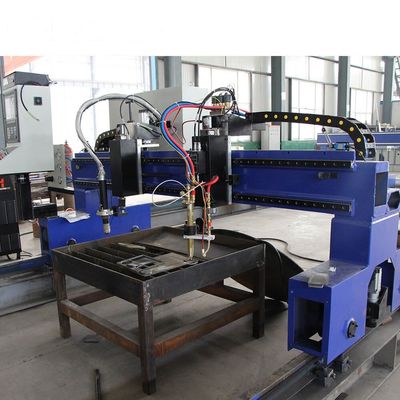

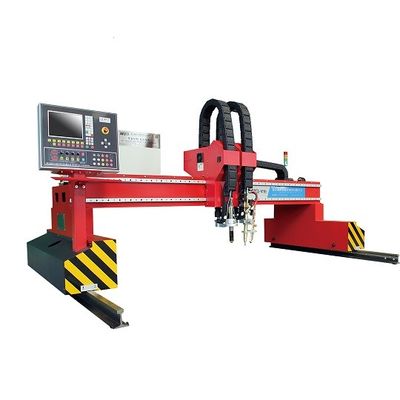

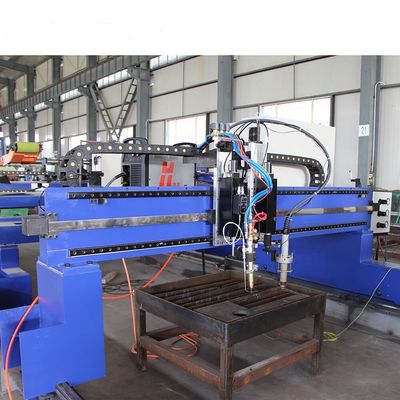

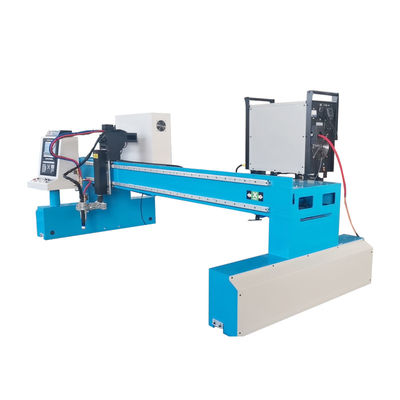

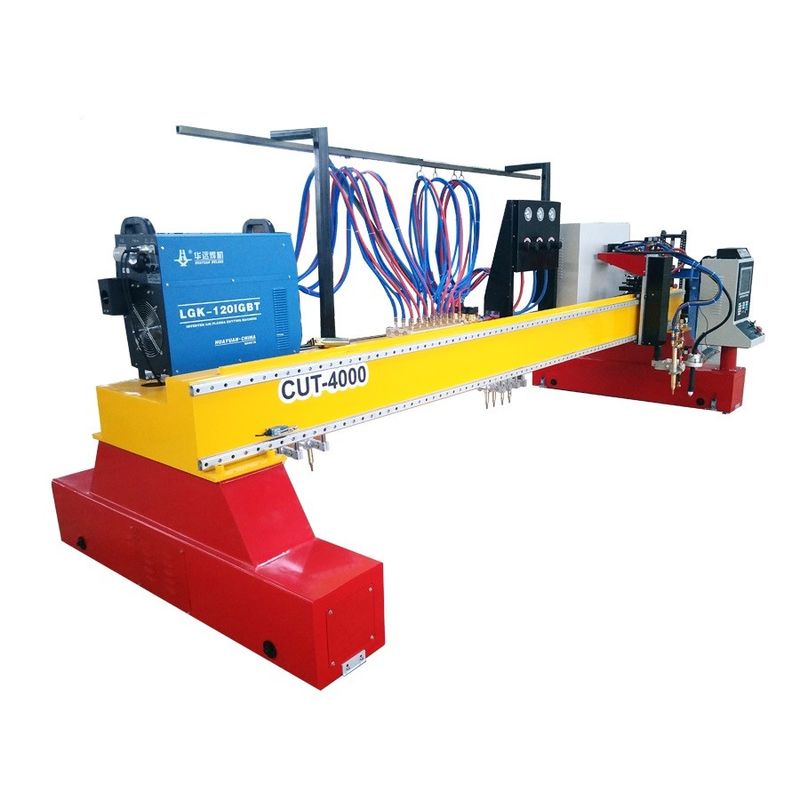

Cavalletto portatile d'acciaio di CNC del plasma del metallo da tavolino delle tagliatrici PM2000

Tagliatrice da tavolino del plasma di CNC del cavalletto portatile d'acciaio del metallo per il taglio di forma dello strato

1. Caratteristiche principali:
1. Adottando il fascio della Svezia ESAB, del Giappone KOIKE, struttura quadrata del tubo con il trattamento di ossidazione della superficie e di sforzo-sollievo, con alta rigidità, resistenza della corrosione e ad alta resistenza ed accuratezza garantita di operazione.
2. Uso del sollevatore della macchina ossitaglio che rimorchia tipo a catena rimorchio del cavo per assicurarsi che i aero-tubi, cavi siano nella buona protezione;
3. L'uso metodo principale e multi uno del sollevatore della trave trasversale servo del movimento nella direzione orizzontale, fino a 6 lifers può essere installato sopra, cioè, 6 macchine ossitaglio, ogni sollevatore fornito di macchina ossitaglio e un meccanismo di sollevamento;
direzione longitudinale di 4.In, facendo uso del metodo bilaterale dell'azionamento;
5. La configurazione longitudinale è fornita dello scaffale di alta precisione, della ferrovia resistente dedicata della ferrovia (ferrovia NO.40), correndo attendibilmente ed esattamente e dell'uso della superficie di lavoro che finisce frantumando la tecnologia per assicurare il buon funzionamento e l'accuratezza della macchina.
2. Configurazione standard:
Sistema di CNC di Shanghai Fangling F2300
La X, assi y utilizza la ferrovia di guida lineare, vite della palla di uso di Z-asse
Vite della palla di HIWIN e barretta lucidata con un'accuratezza di 0.05mm
Tipo fisso sistema di esercizio su grande scala
Adozione del CNC di FASTCAM/SMARTCUT che taglia software
Adozione della testa d'attacco del Giappone Panasonic P80
Ascissa determinata dai doppi motori, asse y determinata dal singolo motore
Electrics della Francia Schneider
Norma di sicurezza (2006/42/EC)
3. Sistema di CNC di Shanghai Fangling F2300:
Biblioteca grafica comunemente usata fino a 45
Rappresentazione in scala grafica, rotazione, rispecchiantesi
Matrice grafica, interfogliata e ripetitiva
Secondo lo spessore del piatto d'acciaio, può limitare automaticamente la velocità nell'angolo, efficacemente per impedire la sovra-combustione
Conversione fra il sistema metrico ed il sistema britannico
Correzione grafica del piatto d'acciaio
Il sistema di coordinate è personalizzabile
IO personalizzabile
Backup di parametro e del sistema, aggiornamento online
Tutto il menu di operazione lingua cinese/straniera (inglese, giapponese, russo, francese, l'altra lingua su ordinazione), un cavicchio della tastiera
La linea ed il numero sono selezionabili
Taglio di bordo di sostegno, taglio di derivazione
Con spento, funzione di memoria di protezione di punto di rottura
Dispositivo grafico fabbricante dinamico/statico, grafici zumma/per zumare fuori, dinamicamente seguendo tagliando il punto sotto zumma lo stato
Supporto Wentai, TYPEIII, PM2000 e l'altro software speciale di incastramento
Stoccaggio di archivio: disco elettronico di stoccaggio, 1G
Spazio di programma applicativo: 1G
Accuratezza di controllo: ± 0.001mm
4. Regolatore di Arco-tensione:
Regolatore portatile di arco-tensione HP1201, progettato per la tagliatrice portatile di CNC, tagliatrice leggera di CNC del cavalletto.
Può essere incastonato nel pannello del gabinetto, la buona integrazione, collegamenti semplici
La nuova progettazione di marca, usa SMT (tecnologia di superficie del supporto) e l'ultima progettazione di chip
Migliori completamente l'affidabilità e l'abilità anti-interferenza, aggiungenti vario circuito di protezione
Display a cristalli liquidi, stato della visualizzazione in tempo reale e parametri, semplice ed intuitivo
«Il piatto isolato di tensione» incorporato, può abbinare con il 1: 1 o 50: 1 input di arco-tensione
Tensione di arco intelligente, accuratezza di controllo, velocità manuale, sensibilità automatica ed altri parametri regolabili
Console tutta compresa che può direttamente essere incastonata nella tagliatrice, corpo completo e compatto,
Raccolta di tensione di alta precisione, motore di CC di controllo di PWM, buon funzionamento, alta sensibilità
5. Pistola di taglio alla fiamma:
L'intera macchina è fabbricata da di alta qualità ha forgiato d'acciaio
Adozione della struttura uguale di pressione
Il diametro esterno del tubo di rivestimento è 30mm e 32mm
Cinque lunghezze differenti del tubo di rivestimento: 180mm, 250mm, 370mm, 450mm
Lo scaffale può essere installato in quattro posizioni differenti (una posizione di a parte 90 °each)
Applicabile alla punta di taglio di uguale-pressione con una superficie conica da 30 gradi
6. Software dell'Australia FASTCAM (edizione standard):
Il software australiano di FASTCAM (edizione standard) è il software standard, così per l'incastramento automatico ed il lato comune, avete bisogno di SMARTNEST scelto (edizione esperta) o FASTCAM (edizione esperta), che può convertire i grafici o il computer grafica di cad in codice di G per il taglio delle parti, archivi di codice di G sarà ristabilito in USB ed in input nella tagliatrice, quindi il regolatore converte automaticamente il codice di G in taglio del programma. Questo prodotto gentile è fornito dell'interfaccia di USB conveniente per la trasmissione di programma. Fissi il valore fenduto della compensazione nel software di incastramento. Il software ZZ-TL (FASTCAM facoltativo) di programma è a programmazione automatica basata AutoCAD e sistema di incastramento, progettato per tutti i tipi di tagliatrice di CNC, può guidare gli utilizzatori disegnare, programmante ed annidando al massimo, è non solo facile da operare, ma inoltre porta i benefici economici ovvi per gli utenti.
- Metodo di disegno: Approfittando della funzione di disegno potente di AutoCAD per il disegno di parti, annidando e con DXF, elaborazione dei dati dell'archivio di DWG; generi automaticamente i codici taglienti necessari.
- Taglio del processo: il punto del cut-in può provenire dall'angolo o dal bordo; tagliando il modo potete scegliere il cut-in circolare o lineare; la funzione fenduta della compensazione può calcolare la traiettoria tagliente reale; il taglio il percorso e della direzione può essere messo a volontà.
- Mezzi di incastramento: sulla base dell'operazione libera di AutoCAD sul disegno di parti, quali la traduzione, la rotazione, la replica, rispecchiarsi, la rappresentazione in scala, la matrice ecc. l'incastramento può essere ingrandetto per il trattamento fine con la tecnologia dell'operazione della finestra.
- Simulazione dello schermo: il taglio reale che elabora la traiettoria può essere simulato sullo schermo, simulando il processo tagliente e può zumare, muoversi arbitrariamente.
- Intelligente di incastramento software support R12, R13, R14, A4, 2002, 2004, 2005, 2007 e l'altra edizione AutoCAD.

Parametri:
