Luogo di origine: | La Cina |
Marca: | YUAN |
Certificazione: | CE,ISO,UV |
Numero di modello: | 500T |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | 45000-8-75000USD |
Imballaggi particolari: | scatola di legno |
Tempi di consegna: | 25 giorni |
Termini di pagamento: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Capacità di alimentazione: | 50 insiemi |
Nome: | Materiale composito SMC BMC una volta che formando la macchina della pressa idraulica | Pressione: | 1000 tonnellate |
---|---|---|---|
Luce del giorno: | 2600 millimetri | Colpo: | 2000 millimetri |
Dimensione della tavola di funzionamento: | 3400*2600 millimetro | Profondità del fondamento: | 1400 millimetri |
Evidenziare: | Macchina idraulica della pressa piegatrice di BMC,Ton Hydraulic Forming Press Machine 1000,Macchina della stampa di potenza idraulica di SMC |

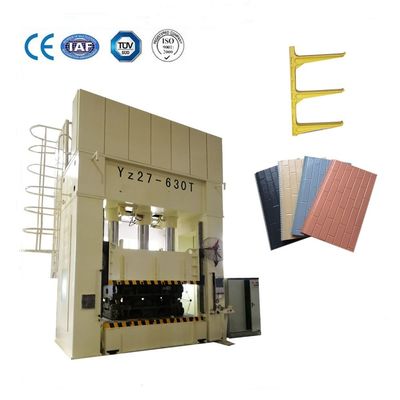

Materiale composito SMC BMC una volta che formando la macchina della pressa idraulica
SMC BMC che la pressa idraulica inoltre ha chiamato la pressa per matrici idraulica dei composti, si applica nel modanatura di compressione del materiale composito quale SMC, BMC, FRP, GRP ecc. La nostra offerta delle presse e della stampa piegatrice di SMC le capacità superiori di produzione di industria composita come pure opzioni di aggiornamento e di riparazione. Stiamo fornendo le presse per matrici idrauliche della nuova dogana ed inoltre forniamo una lista completa della riparazione e le opzioni di aggiornamento per le presse per matrici attuali di compressione di tutte fa e modelli. Le nostre presse per matrici idrauliche sono usate per produrre un'estesa varietà ecc. automobilistico, aerospaziale, industriale innovatore.
Caratteristiche della macchina
1.It pricipalmente è usato per la formazione della totalità della plastica termoindurente (FRP) e dei prodotti termoplastici. Adatto a formazione di SMC, BMC, DMC, GMT ed altri masse e strati.
2. Il circuito idraulico è installato sulla cima con manutenzione rispettosa dell'ambiente, a basso rumore e facile della piattaforma di manutenzione.
3. pressione a bassa velocità che si forma, tempo riservato ragionevole della Multiplo-fase dello scarico.
4.With la funzione della muffa d'apertura lenta ad alta pressione, adatta ad alti prodotti.
5. Risposta rapida del sistema, sistema di controllo numerico.
Applicazioni
Questa macchina è pricipalmente adatta a modanatura di materiale composito; l'attrezzatura ha buona rigidità e alta precisione del sistema, vita di divertimenti e l'alta affidabilità. Il processo per la formazione della pressa a caldo incontra 3 spostamenti/produzioni del giorno.
Parametri della macchina
Oggetto | Unità | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
Pressione | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
Pressione liquida massima | Mpa | 25 | 25 | 25 | 25 | 25 | 25 |
Luce del giorno | Millimetro | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
Colpo | Millimetro | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
Dimensione della tavola di funzionamento | Millimetro | 4000×3000 | 3500×2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
Altezza sopra la terra | Millimetro | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
Profondità del fondamento | millimetro | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
Giù velocità | Mm/s | 300 | 300 | 300 | 300 | 300 | 300 |
Velocità di lavoro | Mm/s | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
Velocità di ritorno | Mm/s | 150 | 150 | 150 | 150 | 150 | 150 |
Potere totale | chilowatt | 175 | 130 | 120 | 100 | 90 | 60 |
Parte principale
La progettazione di intera macchina adotta la progettazione dell'ottimizzazione del computer ed analizza con l'elemento limitato. La forza e la rigidità dell'attrezzatura sono buone e l'aspetto è buono. Tutte le parti saldate del corpo a macchina sono saldate dal piatto d'acciaio di alta qualità dell'acciaieria Q345B, che è saldato con l'anidride carbonica per assicurare la qualità di saldatura.
Cilindro
Parti | Caratteristica |
Barilotto di cilindro |
|
Biella |
|
Guarnizioni | Adotti l'anello sigillante della NOK di qualità giapponese di marca |
Pistone | Guida dalla ramatura, buona resistenza all'usura, accertandosi del funzionamento a lungo termine del cilindro |
Colonna | |
Le colonne della guida (colonne) saranno fatte dell'acciaio da forgiare caldo C45 ed avere uno spessore di rivestimento duro del cromo 0.08mm. E faccia il trattamento di tempra e rinvenimento. | La manica della guida adotta la manica di rame della guida, che è più resistente all'uso e migliora la stabilità della macchina |
Composizione nel servo sistema
Nome | Modello | Immagine | Vantaggio |
HMI | Siemens | La durata del bottone è provata rigorosamente e non è danneggiata premendo 1 milione volte.
L'aiuto dell'errore della macchina e dello schermo, descrive le funzioni dello schermo, spiega gli allarmi della macchina e gli utenti di aiuto rapidamente matrici l'uso della macchina |
|
SpA | Siemens | La linea elettronica di acquisizione del righello è elaborata indipendente, con forte abilità anti-interferenza
Comando digitale di servo azionamento ed integrazione con l'azionamento |
|
Servo driver | YASKAWA | Il condensatore globale della sbarra collettrice completamente è migliorato ed il condensatore con il più ampia adattabilità della temperatura ed il tempo di impiego più lungo è utilizzato e la vita teorica è aumentata di 4 volte;
La risposta a 50Mpa è 50ms, la pressione oltrepassa è 1.5kgf, il tempo di limitazione della pressione è 60ms e la fluttuazione di pressione è 0.5kgf. |
|
Servomotore | Serie di FASE | La progettazione di simulazione è effettuata dal software di Ansoft e la prestazione elettromagnetica è superiore; Facendo uso dell'eccitazione ad alto rendimento di NdFeB, la perdita del ferro è piccola, l'efficienza è più alta ed il calore è più piccolo; |
Dispositivo di sicurezza
Guardia fotoelettrica Front di sicurezza & parte posteriore |
Scorrevole che chiude al TDC |
Un supporto di due comandi a mano |
Circuito idraulico di assicurazione di sostegno |
Protezione di sovraccarico: Valvola di sicurezza |
Allarme livellato liquido: Livello di olio |
Avvertimento di temperatura di olio |
Ogni parte elettrica ha protezione di sovraccarico |
Blocchetti di sicurezza |
Tutta l'azione della stampa ha funzione dell'interruttore di sicurezza, per esempio il worktable mobile non funzionerà a meno che ritorno del cuscino per siglare la posizione. Lo scorrevole non può premere quando il worktable mobile sta premendo. Quando l'operazione di conflitto accade, le manifestazioni dell'allarme sul touch screen e mostrano che cosa è il conflitto. |
