Luogo di origine: | La Cina |
Marca: | YUAN |
Certificazione: | CE,ISO,UV |
Numero di modello: | Saldatrice d'acciaio di palo leggero |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | 6800-45600USD |
Imballaggi particolari: | scatola di legno |
Tempi di consegna: | 25 giorni |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 50 insiemi |
Nome: | Saldatrice d'acciaio di palo leggero | Modo di saldatura: | Sommerga la saldatura |
---|---|---|---|
Materail: | Acciaio dolce | diamete del palo: | 340/450/500mm |
Forma di Palo: | conico/ottagonale/poligonale | Spessore della parete di Palo: | 3~6mm |
Lunghezza massima: | 10/12/14/16m | ||
Evidenziare: | Saldatrice di 3KW palo leggero,saldatrice di 16m palo leggero,Saldatrice del tubo d'acciaio 500mm |

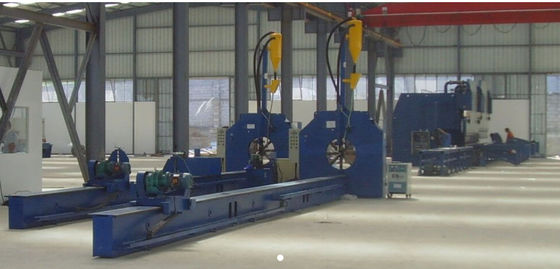

Saldatrice d'acciaio di palo leggero
Questa macchina composta dalla testa principale della macchina, dall'ente di trazione e dallo scaffale d'alimentazione. L'ente di trazione è stato mosso dall'anello in piccolo veicolo che pizzica l'anello del palo d'acciaio. Quando il piccolo veicolo si è mosso, Palo d'acciaio guidato, dal piccolo anello al grande anello, regolarità mobile. Il grande lato del palo d'acciaio era tenuta alimentando il veicolo, il cucito automatico della forza dalla testa della macchina alla ruota orientabile.
Contemporaneamente, la saldatrice si avvi saldare. Questa macchina adottare la saldatura ad arco sommersa del cavo multiplo, lega per saldatura era automatico ripreso. La linea di saldatura era simmetrica e sexy. Ha forte filtro, formando una volta ed essere con alta efficienza di saldatura.
La velocità di saldatura raggiunge 2 - 3 metri ai minuti, è circa 3 volte della saldatura a gas. Il costo della saldatura è più basso della saldatura a gas. È ora con saldatura veloce, alta efficienza ed il prezzo più basso nell'industria dei pali di luce della porcellana.
è adatto a tipo di un pezzo poligonale ed a palo di luce della conicità del cerchio. è linea di saldatura automatica, il carrello con velocità che dell'invertitore il motore regolabile può tirare il palo leggero dalla piccola estremità nella testa di biella, il cilindro idraulico attraverso la catena meccanica, spinta della ruota elicoidale la ruota di pressione per chiudere il palo e per fare la saldatura allo stesso tempo.
>PALO LEGGERO
Adatto a varia saldatura d'acciaio dei pali leggeri;
Velocità di saldatura di aumento del palo semiautomatico molto;
Buona e cucitura di saldatura stabile
>Saldatore principale
Idraulico del meccanico e del palo della tenuta;
Stampa sincronizzata 6-8pcs;
Inizio di saldatura dalla piccola conclusione alla testa di biella;
Palo della tenuta correttamente durante la saldatura;
>Carrello motorizzato
Regolabile di velocità motorizzato;
Altezza del morsetto di Palo regolabile;
Grande forza di trazione per la varia dimensione;
La lunghezza della guida di scorrimento può essere configurata secondo la varia lunghezza del palo.
Saldatore di palo leggero
Tavola di funzionamento lunga della guida con lo scaffale per il carrello di tirata;
Carrello motorizzato per la trazione del palo durante la saldatura del palo;
Unità di pressione e di saldatura idraulica
(3 insiemi che premono le ruote per il palo del cerchio e poligonale);
Saldatura ad arco sommersa e sistema di saldatura a gas protettivo della saldatura (CO2), compreso il sistema d'alimentazione del cavo di saldatura.
Sommerga il cambiamento continuo di saldatura che recupera il sistema;
Unità posteriore di sostegno del palo d'acciaio dopo la saldatura;
Stazione idraulica per l'intero sistema;
SALDATURA
Entrambe la CO2 ha protetto la saldatura o sommerge la saldatura può applicarsi sulla saldatrice d'acciaio del palo leggero.
Sommerga la saldatura può essere più facile per il principiante e non ha arco di saldatura, è migliore per la protezione dell'operatore.
È più facile da controllare la cucitura della saldatura.
La saldatura di CO2 può essere più popolare per il negozio di saldatura normale.
Testa per saldare principale
Con i supporti di Palo di 8 o 6 pezzi, meccanico sincronizzato;
Ogni supporto sarà con 3 rulli per il palo ottagonale o conico;
I supporti premeranno correttamente e chiuderanno la cucitura del palo durante la saldatura per tutto il tasso del pendio del palo;
Con il guider di saldatura della cucitura per fare saldatura diritta.
L'operatore può rintracciare e regolare manualmente la torsione di saldatura della cucitura della saldatura del punto anche;
Sia la CO2 o la saldatura sommersa può applicarsi;
La saldatura sarà molto stabile e più veloce;
Saldatore Control
Inizi o fermi la stazione idraulica;
Supporti del palo di controllo aperti, vicini o tenere (nella saldatura);
Il palo d'acciaio che tira il convertitore di frequenza del carrello è regolabile dal gabinetto di controllo, muovente la velocità;
Palo che tira il carrello si muove in avanti/controllo a rovescio;
La cucitura di saldatura ha motorizzato il controllo verticale del movimento del guider;
Assit idraulico che preme controllo dei cilindri;
Controllo inserita/disinserita della stazione idraulica di aiuto;
Carrello di movimento
Controllo a rovescio e di andata;
La velocità è regolabile dall'invertitore di frequenza;
La marcia e lo scaffale pesanti fanno la grande forza di trazione per i pali pesanti;
Palo che tira il carrello si muove in avanti/controllo a rovescio;
Rapido e facile regoli il morsetto della tenuta del palo;
Assit idraulico che preme controllo dei cilindri;
Frizione rapida per il movimento posteriore del carrello (facoltativo motorizzato);
diametro massimo del palo leggero | 340/450/500mm |
Forma di Palo | conico/ottagonale/poligonale |
Spessore della parete di Palo | 3~6mm |
Lunghezza massima | 10/12/14/16m |
Forma adatta del palo | palo d'acciaio conico, palo d'acciaio dell'ottagono o pali poligonali. |
Numeri dell'operatore | 2 genti |
Modo di saldatura | saldatura ad arco sommersa semiautomatica |
Parametro principale di tecnologia
Nessun | Modello | Valore | Unità |
1 | LUNGHEZZA DI CUCITURA | ≤14000 | millimetro |
2 | SPESSORE DEL GIACIMENTO DI MAX | 5 | millimetro |
3 | DIMENSIONE DELL'INTESTAZIONE OSPITE (L*W*H) | 1500*480*1645 | millimetro |
4 | DIMENSIONE DEL WORKTABLE (L*W*H) | 15500*400*480 | millimetro |
5 | DIAMETRO DELLA CUCITURA DI MAX | 500 | millimetro |
6 | DIAMETRO MINIMO DELLA CUCITURA | 60 | millimetro |
7 | CORRENTE DI SALDATURA | 630 | |
8 | MOTORE DI CAMMINATA DEL DISPOSITIVO | 3 | Chilowatt |
9 | MOTORE DELLA POMPA DI OLIO | 3 | Chilowatt |
10 | MOTORE DI RECUPERO | 2,2 | Chilowatt |
11 | POMPA A INGRANAGGI | 25 | ml/r |
12 | SISTEMA DI PRESSIONE DI MAX | 20 | MPa |
13 | PRESSIONE DI ESERCIZIO DEL SISTEMA | ≤5 | MPa |
14 | DIMENSIONE A MACCHINA | 33000X1600X1650 | millimetro |
Fornitore principale dei pezzi di ricambio:
|
NOME | Spec. | FORNITORE | ||
1 | POMPA A INGRANAGGI | SPOSTAMENTO QUI SOPRA 25 | 1SET | HUAIYIN | |
2 | MOTORE DELLA POMPA A INGRANAGGI | 3KW | 1SET | SIEMENS HA OFFERTO | |
3 | BENCHER | 3KW | 1SET | SIEMENS HA OFFERTO | |
4 | RIDUTTORE | BWD220 | 1SET | DAJIANG | |
5 | SIGILLAMENTI | SERIE COMPLETE | 1SET | IMPORTAZIONE DAL GIAPPONE | |
6 | COMPONENTI ELETTRICHE | 1SET | SCHNEIDER | ||
7 | OLIO IDRAULICO | OLIO IDRAULICO ANTIUSURA 46# | 1BARREL | SHANGHAI (FATTO PAGARE DALL'UTENTE) | |
8 | CUSCINETTI | 1SET | |||
9 | PILA IDRAULICA DELLA VALVOLA | SISTEMA DEDICATO | 1SET | HARBIN | |
10 | CILINDRO | CILINDRO SPECIALE | 1SET | CASA FATTA | |
11 | MACCHINA DELLA SALDATURA AD ARCO DI UBMERGED | 630A | 1SET | CASA FATTA | |
12 | FISSI L'ALIMENTAZIONE | 1SET | SHANGHAI | ||
13 | RICICLAGGIO DELLA MACCHINA | 1SET | SHANGHAI | ||
14 | LINEA PANNELLO | 1SET | WUXI |
