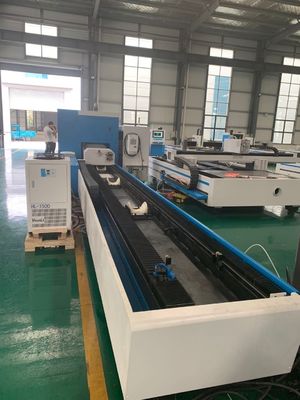

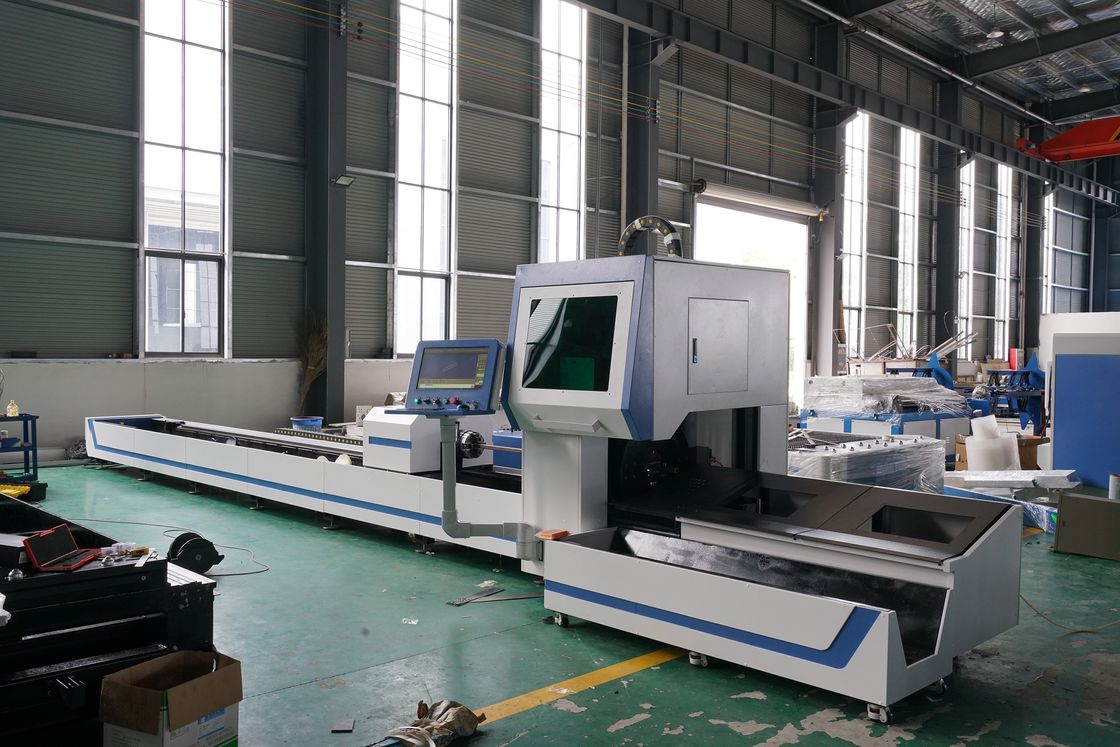

Potere 4KW del laser di lunghezza 6000mm della metropolitana di CNC della tagliatrice del laser della metropolitana del metallo
Il taglio del tubo del laser specificamente è progettato per i commerci che si preoccupano per il profilo di alta qualità & carico automatico del tubo cutting.full & scaricare richiede più di meno lo sforzo e risparmi di tempo per il operator.and può tagliare la colonna ha attraversato le linee all'estremità del tubo del ramo ed incontra centrifugo e non centrifugo.
controllo di CNC di TwinCAT del friendlyFSCUT 5000 del *User
* caratteristiche uniche:
* velocità di posizionamento simultanea massima: 120m/min.
* velocità di accelerazione: 13 m. s2 (1.2G).
* il CNC e la camma possono calcolare le sezioni profilate complesse
* rendimento energetico: consumo di energia notevolmente riduttore.
* risuonatore di IPG. Output di forza motrice da 1000W a 6000W
* testa svizzera avanzata di RayTools AGcutting (con lo scoppio dell'incrocio dell'aria).
* il tubo di φ8-440mm che elabora la gamma è facoltativo
* la tecnologia brevettata di tre-Chuck ed utilizzazione materiale della zero-coda alta di materia prima.
* efficace livello al sistema di scambio del gas di pressione bassa.
* funzione automatica di calcolo di costo unitario e di tempo.
* connessione di rete da esterno.
* fumi l'estrazione (ha compreso in serie i modelli).
* «la L» forma della macchina assicura la flessibilità totale per l'elaborazione del giro, il quadrato,»/»/««di rettangolo «C di H io» canale e
angolo.
ENTE A MACCHINA:
il letto delle strutture d'acciaio adotta la struttura di saldatura, lavorare approssimativo dopo ricottura, poi il trattamento invecchiante di vibrazione e poi la finitura, può completamente eliminare lo sforzo di saldatura e lavorando, la buona rigidità, alta precisione, può mantenere l'uso di molto tempo senza deformazione.
BEI PEZZI ED ARTIGLI:
L'alta qualità due gira il movimento del mandrino con rotazione sincrona, che assicurano il tubo che giudica più costante. Riduce la vibrazione del tubo al minimo, con la garanzia solida per alta precisione dentro complica la figura del tubo. Adatto a tagliare tubo con la gamma del diametro da Ø20mm a Ø320mm.
BEI PEZZI ANTERIORI:
La X, Y, l'asse di rotazione lineare di asse di Z e di A, di B sia adottare il servomotore importato di grande coppia di torsione, l'alta precisione, l'alta velocità, la coppia di torsione grande, la grande prestazione stabile che durevole di inerzia, che assicura l'alta velocità e l'accelerazione di intera macchina.
BEI PEZZI MEDI:
Il tempo reale di tre mandrini per mantenere prima il tubo ed il posizionamento di pressione afterthree punti, tagliente la velocità di marcia di spazio-tempo può raggiungere il taglio stabile massimo, efficienza tagliente relativa per essere alto.
BEI PEZZI POSTERIORI:
Ricerca e sviluppo indipendenti del mandrino con le buone caratteristiche di moto e di sigillamento, possono tenere il tubo quadrato, il tubo rotondo, il tubo ellittico, il tubo piano, il tubo del triangolo, il segnale ed altri materiali.
Parametri:
| Parametri di sistema dell'attrezzatura |
| Elaborazione del formato |
Parametri tecnici |
Osservazione |
| Portata di elaborazione del tubo |
Metropolitana circolare: Ø 10mm- Ø 200mm
Metropolitana quadrata:□ 10mm-□ 145mm
Tubo rettangolare: 100*180mm |
|
| angolo di scanalatura lavorante |
Testa d'attacco smussata di 3D 5-Axis con l'angolo ±60 |
|
| Taglio massimo che elabora lunghezza |
6100 millimetri |
|
| Viaggio dell'asse y |
350 millimetri |
|
| , Itinerario di B |
Rotazione illimitata |
|
| Viaggio di asse di Z |
240mm |
|
| X, posizionamento dell'asse y |
±0.03 mm/m |
|
| X, ripetizione dell'asse y |
±0.03 millimetro |
|
| Velocità vuota dell'ascissa |
140 m/min |
|
| , B, C-asse Max Speed |
120 giri/min. |
|
| Lunghezza di soppressione |
3000≤ millimetro |
|
| Accelerazione |
1.2G |
|
| Carico massimo di singolo tubo |
1500 CHILOGRAMMI |
|
| lunghezza di carico |
300-6500 millimetri |
|
| Lunghezza della coda |
0≥ millimetro |
|
| Dimensione di aspetto |
12500mm*2500mm*2500mm |
|
