Luogo di origine: | La Cina |
Marca: | YUAN |
Certificazione: | CE,ISO,UV |
Numero di modello: | W12-8x3000 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | 9000-26000 USD |
Imballaggi particolari: | scatola di legno |
Tempi di consegna: | 25 giorni |
Termini di pagamento: | L/C, D/A, D/P, Western Union, T/T, MoneyGram |
Capacità di alimentazione: | 50 insiemi |
Nome: | 4 rulli | Spessore: | 8mm |
---|---|---|---|
Larghezza: | 3000 millimetri | Pre-piegamento: | 6,5 millimetri |
Lunghezza massima dei rulli: | 3100 millimetri | Diametro superiore del rullo: | 270 millimetri |
Abbassi il diametro del rullo: | 250 millimetri | Diametro laterale del rullo: | 210 millimetri |
Evidenziare: | laminatoio di piegamento del piatto di 8mm,Laminatoio di piegamento del piatto 3100mm,attrezzatura 11KW della laminazione dello strato |

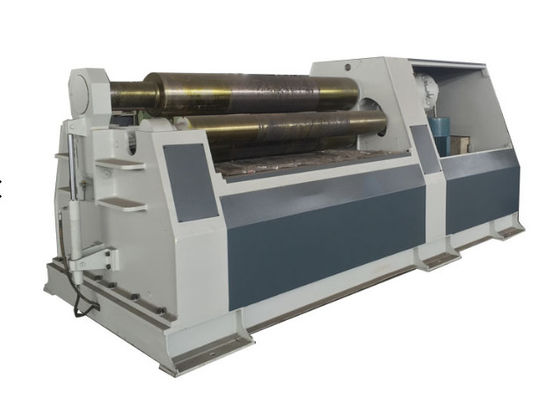

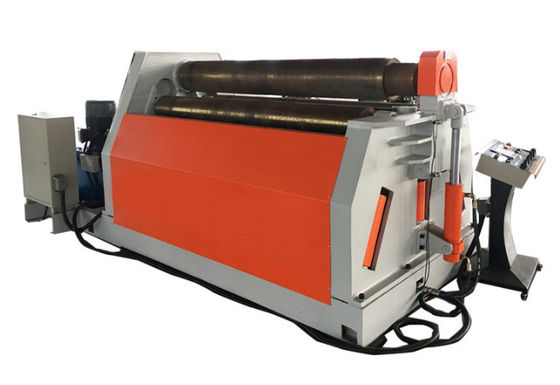

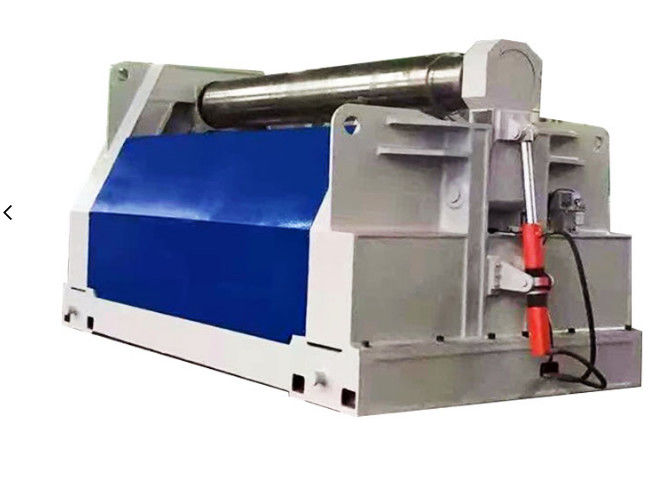

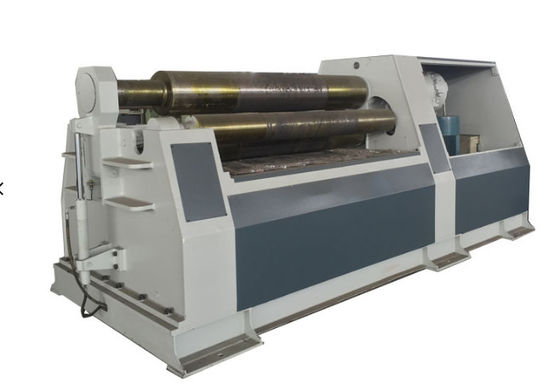

Metallo automatico del laminatoio del piatto del metallo 8mm del rullo
Introduzione di prodotto:
Questa macchina è con una struttura di quattro rulli, che può fare di pre-piegamento della curvatura e gli impianti contemporaneamente. Il rullo superiore è il rullo di azionamento principale, giù il rullo e un movimento variabile di due rulli laterali è controllato dal motore idraulico. Lo spostamento variabile del basso ed i rulli laterali sono controllati da PLC.Automatic che livella, esposizione dallo schermo, l'alta precisione di sincronizzazione può raggiungere ±0.2MM.Turnover che sopporta il corpo che scarica e la risistemazione è fatta attraverso la trasmissione idraulica.
la macchina piegatubi del quattro-rullo 1.The adotta una struttura sincrona di torsione-asse ed il laminatoio del quattro-rullo ha l'alta precisione e rotondità.
l'azionamento idraulico del motore 2.Full, laminatoio del quattro-rullo è in condizioni ambientali ed alta efficienza.
la laminatura del quattro-rullo 3.The è realizzata in una volta, compreso gli impianti di pre-piegamento. È veloce, efficiente e facile da operare, un operatore può fare interamente gli impianti.
la funzione automatica di allineamento 4.With e di pressione, il piatto non farà scorrere e non colerà.
la macchina piegatubi del quattro-rullo 5.The ha il anti-sovraccarico e funzioni idrauliche della protezione.
6.It può fare gli impianti di più di diametro basso richiesto dalla richiesta speciale.
Caratteristica:
I rotoli ed il pizzico laterali rotolano sempre il movimento nel modo orbitale con aiuto dei pistoni idraulici |
Con l'estremità idraulica di goccia, itis convenienti e facili rimuovere puntale finito |
Cavo mobile del pannello di controllo all'operazione facile |
L'idromotore fornisce il potere per rotolo superiore |
Struttura d'acciaio saldata alta qualità |
Buona rotoli induriti di rigidità induzione (42CrMo) |
Facilmente idraulico dell'equilibrio di controllo |
Protezione di sicurezza ed affidabile di sovraccarico |
Parametri tecnici principali:
Modello |
Spessore di rotolamento massimo lunghezza |
Diametro di Rullo principale |
Diametro di Rullo laterale |
Rotolamento Velocità |
Conduttura Motore |
W12-4x1500 | 4x1500 millimetro | 140 millimetri | 120 millimetri | 4 m/min | 2.2KW |
W12-4x2000 | 4x2000 millimetro | 160 millimetri | 140 millimetri | 4 m/min | 3KW |
W12-6x2000 | 6x2000 millimetro | 190 millimetri | 150 millimetri | 4 m/min | 4 CHILOWATT |
W12-8x2000 | 8x2000 millimetro | 210 millimetri | 170 millimetri | 4 m/min | 5.5KW |
W12-10x2000 | 10x2000 millimetro | 230 millimetri | 190mm | 4 m/min | 7.5KW |
W12-12x2000 | 12x2000 millimetro | 270 millimetri | 210 millimetri | 4 m/min | 11KW |
W12-16x2000 | 16x2000 millimetro | 300 millimetri | 220 millimetri | 4 m/min | 11KW |
W12-20x2000 | 20x2000 millimetro | 330 millimetri | 240mm | 4 m/min | 11KW |
W12-25x2000 | 25x2000 millimetro | 360 millimetri | 250 millimetri | 4 m/min | 15KW |
W12-30x2000 | 30x2000 millimetro | 390 millimetri | 300 millimetri | 4 m/min | 18,5 |
W12-35x2000 | 35x2000 millimetro | 430 millimetri | 330 millimetri | 4 m/min | 22 |
W12-40x2000 | 40x2000 millimetro | 460 millimetri | 360 millimetri | 4 m/min | 30 |
W12-45x2000 | 45x2000 millimetro | 510 millimetri | 390 millimetri | 4 m/min | 37 |
W12-50x2000 | 50x2000 millimetro | 550 millimetri | 420 millimetri | 4 m/min | 45 |
I pezzi di ricambio marcano a caldo:
NO | Pezzo meccanico principale | Requisito tecnico | |
1 | Rullo funzionante | Materiale | 42 CrMo |
Forgiando il pezzo passi con ruvido lavorando il trattamento a macchina poi d'estinzione e di tempera a HB241~280 | |||
Tecniche | Finisca di girare poi l'estinzione per media frequenza della superficie a HRC40-45 | ||
2 | Struttura laterale e telaio | Materiale | Q235 |
Materiale laterale del cilindro dell'ascensore del rullo per i pezzi fucinati 45#, estiguente e temperante trattamento termico HB217-255. | |||
Tecniche | Riparato e struttura laterale e telaio di capovolgimento stanno saldando i pezzi di piatto d'acciaio | ||
3 | Dispositivo dell'azionamento | Motore | Hanzhu, Ningbo |
4 | Dispositivo di controllo | Apparecchiatura di bassa tensione | Siemens, Germania |
5 | Circuito idraulico | Stazione di servizio | ChangYuan, opzioni della Cina: Soleggiato, U.S.A. |
Valvola | Yuken, Giappone | ||
6 |
Controllo elettrico Sistema |
Touchwin dalla Cina | |
7 | Sigillamenti | NOK dal Giappone | |
8 | Cuscinetto | WFD | |
9 | Codificatore dello SpA | Omron dal Giappone | |
10 | Altre parti elettriche | Siemens dalla Germania |
