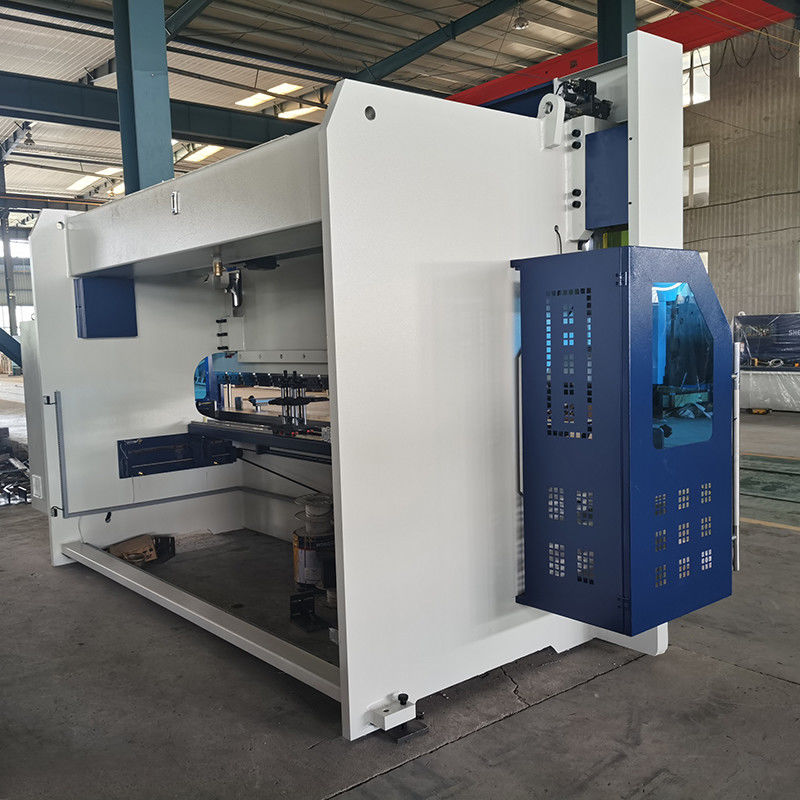

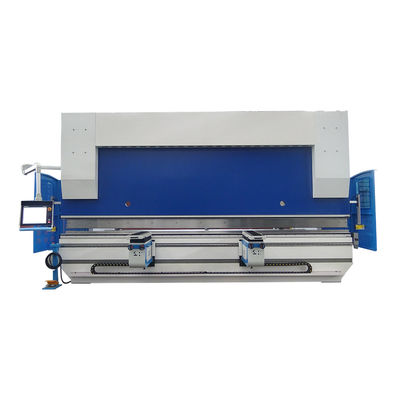

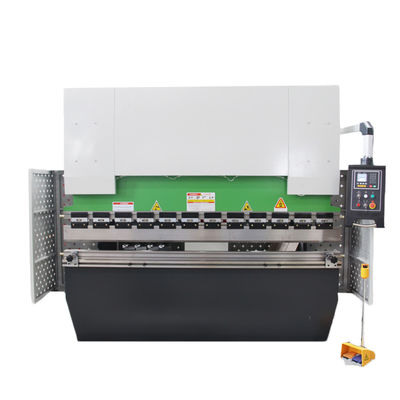

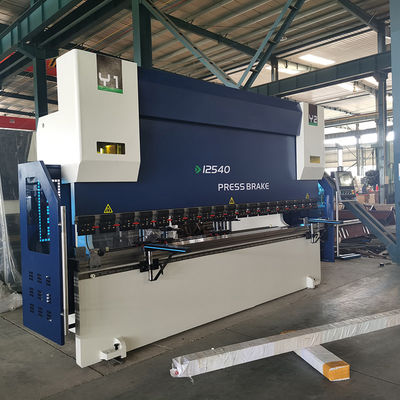

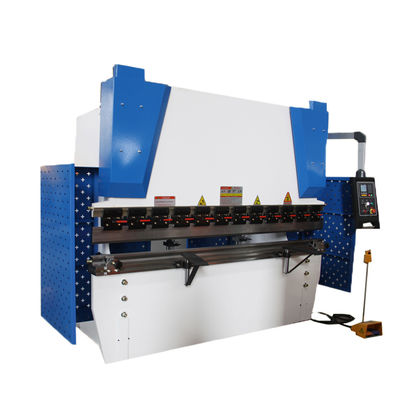

macchina piegatubi di piastra metallica, servo macchina del freno della pressa idraulica, piegatrice automatica piena del piatto di CNC
La macchina piegatubi piegata della lamiera sottile ha alta produttività e l'alta accuratezza di lavoro, facendo uso delle forme differenti della muffa superiore e più bassa, può essere piegata nei vari manufatti di forme, colpo per volta può essere ad una formazione di piegamento della lamiera sottile, dopo che molto piegamento può ottenere più complesso sotto forma del pezzo in lavorazione, una volta fornito di attrezzatura corrispondente, può anche fare una perforazione.
Struttura di prodotto
1. Facendo uso del metodo di analisi di ug (elemento limitato), progettazione assistita dall'elaboratore di ottimizzazione, bello aspetto.
2. La macchina adotta la struttura di saldatura del piatto d'acciaio, con abbastanza forza e rigidezza, trasmissione idraulica per assicurare che il lavoro non sia dovuto placcare i cambiamenti di spessore o nell'ambito della selezione impropria della scanalatura della muffa «V» causata dal grave incidente di sovraccarico, inoltre, la macchina ha le caratteristiche sicure ed affidabili facili da operare e piccole stabili del lavoro, di rumore.
3. Un blocco meccanico è messo nel cilindro dell'olio per assicurare la precisione di posizionamento ripetuta del pattino al punto morto più basso, in modo da assicurare la consistenza dell'angolo di curvatura durante la fabbricazione in serie.
la tempera integrale 4.The è adottata per eliminare lo sforzo interno e la struttura della macchina è elaborata dall'alesaggio del pavimento di CNC e dalla fresatrice per assicurare la precisione della superficie di montaggio del cilindro dell'olio, della ferrovia di guida e della tavola di lavoro.
5. L'intera struttura derusted e spruzzata con pittura antiruggine.
Struttura di lavoro del cursore
1. La macchina adotta il controllo idraulico ed elettrico, la corsa utile può essere regolato a volontà ed ha le specifiche di azione quali misurare, semiautomatico, automatico, ecc. L'uso di misurare le specifiche in pollici può facilitare la prova e l'adeguamento della muffa.
2. progettazione Su-muoventesi della macchina piegatubi, cilindri doppi dell'olio che funzionano allo stesso tempo, operazione equilibrata, conveniente, sicura (il servomotore regola il colpo del cilindro dell'asse y, fornito del sistema DA41 e dell'angolo che programmano).
3 .at il fondo del punto morto quando la funzione di calandratura, assicurare l'accuratezza del pezzo in lavorazione.
4. Nello stato delle norme nazionali pertinenti, della precisione di angolo di curvatura di 45' più o negativo. (JB/standard t22572-2011)
5. Con la funzione di controllo lento di discesa, l'operatore può controllare meglio il pezzo in lavorazione.
Il circuito idraulico
1. Il circuito idraulico (rexroth di Bosch, Germania) può realizzare le azioni dello scorrevole rapido giù, dello scorrevole lento giù, lavorando la velocità che piegano, il ritorno rapido e su e la fermata rapida dello scorrevole nel corso di giù.
2. La pompa a ingranaggi SOLEGGIATA è adottata per la pompa di olio, che può resistere ad ad alta pressione e ad a basso rumore.
3. L'oleodotto adotta la combinazione di tubo trafilato a freddo unito e galvanizzato tedesco della baionetta e l'anello sigillante non deve essere sostituito per sormontare il fenomeno di perdita dell'olio.
4. La società giapponese della NOK è selezionata come l'anello sigillante, con la buona prestazione di sigillamento, il lavoro affidabile ed il tempo di impiego lungo.
5. La macchina può funzionare continuamente nell'ambito del carico nominale, il circuito idraulico non ha perdita ed è continuamente stabile con alta precisione.
Controllo di sincronizzazione del cursore
La sincronizzazione della corsa utile della macchina piegatubi, l'uso del meccanismo meccanico ed idraulico di sincronizzazione, la struttura, stabile semplice ed affidabile, con la macchina hanno richiesto l'accuratezza di sincronizzazione, generalmente non hanno bisogno della manutenzione regolare di mantenere l'uso a lungo termine.
Dopo lasci stare
1. Il servomotore determina l'adeguamento del fermo posteriore.
2. La vite dell'arresto è posizionata con la vite della palla di precisione ed è sostenuta dalla ferrovia di guida lineare di alta precisione.
3.H tipo azionamento sincrono della ruota della cinghia sincrona, alta accuratezza della trasmissione, a basso rumore.
4. Adotti su e giù il dito regolantesi regolabile di arresto con più alta precisione e muovalo a destra e a sinistra tramite la doppia ferrovia di guida lineare sul fascio, che assicura la precisione del dito di arresto che si muove verso qualsiasi parte da a destra e a sinistra.
Sistema DA41
Il sistema di controllo adotta il sistema di controllo di DA41S della società di DELEM nelle caratteristiche tecniche di Netherlands.Its è come segue:
1. Ascissa, servo controllo motorio di arresto posteriore, precisione di controllo 0.1mm
2. Asse y, servo controllo motorio di angolo di curvatura, precisione di controllo 0.01mm
3. calcolo di profondità dell'asse y
4. conteggio di tempo di operazione di macchina
5. conteggio di colpo
6. Funzione di memoria spenta
lo spazio di stoccaggio di 7,100 programmi, ogni programma ha 25 procedimenti di lavoro
8. Di facile accesso alla pagina di superficie, notevolmente operatori convenienti
9. Ha la funzione di controllo di fuga e della regolazione materiali di parametro della muffa
10. Display a cristalli liquidi LCD ad alta definizione, progettazione alla moda del pannello, interfaccia amichevole di operazione
11. Concetto di progetto unico di tasto di scelta rapida, programmazione e selezione della muffa, programmante di piegamento di processo e modifica
Regolatore di Cyb-tocco 8 della Svizzera doppio servo
1.Switzerland doppio servo contoller di Cyb-tocco 8
controllo 2.Controller e regolare X, assi y.
Control-X dell'azionamento 3.Servo, assi y.
Vite della palla 4.HIWIN e ferrovia di guida lineare con un'accuratezza di 0,05 millimetri
staffa di supporto 5.Front
blocchetto idraulico della valvola di 6.Germany Bosch Rexroth.
connettore della tubatura di 7.Germany EMB.
motore principale di 8.Germany Siemens
electrics di 9.France Schneider.
10.Hydraulic e protezione elettrica di sovraccarico
11 dadi superiori e più bassi (86°, R0.6mm, materail: 42CrMo)
|
Regolatore di Estun E21
* fattore integrale programmabile liberamente * controllo di posizionamento automatico
* contrappeso dell'indennità del fuso
Relè interno di tempo
* contatore di riserva
* esposizione di posizione di Backgauge, risoluzione in 0.05mm
|
|
|
Serie di tocco di Delem DA-50
I comandi del freno della stampa di serie di tocco DA-50 offrono le soluzioni compatte e versatili moderne per il freno economico potente della stampa
applicazioni.
Programmazione grafica e soluzioni di programmazione numeriche basate sul comando del freno avanzato della stampa per permettere ad ottimale
flessibilità. Serie facoltativa di tocco DA-60 |
Cybelec CybTouch 8,12,15, Svizzera
CybTouch specificamente è progettato per i freni della stampa di CNC.
Ha un touch screen pieno di colore intuitivo e vivo e un'alta integrazione delle funzioni. La sua progettazione robusta è disponibile in pannello o versione di abitazione. Grazie alle suo grandi chiavi, guida in linea, software semplificato ed a molte altre funzioni automatiche che guidano costantemente l'operatore,
Concetto di architettura aperta di CybTouch per assicurazione specifica di funzionalità del cliente. Facile da usare programmando facilmente dovuto
concetto «di programmazione» intuitivo. |
|
Esautomotion S630, S640, S650, Italia
Il cuore intelligente di software specificamente progettato per il piegamento sta sfondando tutti i nostri VIS-600 e 800 CNCs, garantente così la prestazione eccezionale con ogni tipo di elaborazione.
Ad-hoc sviluppato conciliando i bisogni di ogni cliente, il nostro software di chiave di giro permette sia visualizzazione 2D che 3D, mentre ottimizza tutte le sequenze di piegamento.
Grazie alla filosofia FUGGITA esclusiva di Esautomotion unico (progettazione veloce di LEearning), notevolmente semplifica ed accelera il lavoro dei machineoperator. |
|
| |
Installazione facoltativa
Unità di raffreddamento ad olio
Tenda leggera
Protezione del laser
Supporto di Front Auto Follow
Robot di piegamento |
Pedale dedicato
Commutatore di pedale della Corea del Sud KACON, migliorando il tempo di impiego e la sensibilità operativa. Con l'arresto di emergenza, su e giù divisione di controllo. Renda il funzionamento della macchina più sicuro e più facile.
Può anche essere fornito dell'attuatore multifunzionale Z1, Z2-axis, controllo di manuale di R-asse. |
|
|
Diversi strumenti del freno della stampa
La progettazione ottimizzata può fare il piegamento del più semplice ed efficiente. strumenti trattati d'estinzione ad alta frequenza del freno della stampa 42CrMo o C45, è durevole. Il trattamento di superficie speciale della nitrurazione può essere selezionato per impedire la ruggine ed il bello aspetto. La perforazione e i vdies speciali possono essere personalizzati secondo il pezzo in lavorazione e gli YUAN forniscono un insieme completo delle soluzioni. |
Circuito idraulico superiore
Circuito idraulico integrato, risposta rapida. L'incidenza guasti bassa fa sicuro, efficientemente e stabile il funzionamento di macchina. L'intero
la serie di norma è fornita del tubo trafilato a freddo galvanizzato e del tipo tedesco giunto del puntale di tubo. Riduca il rischio di perdita dell'olio
da 50% rispetto a tubatura senza cuciture di gomma e saldata. E dentro può essere il tempo di impiego più lungo. |
|
Parametri:
|
Modello della macchina utensile
|
WC67K-100T/3200
|
|
Pressione nominale
|
kN 1000
|
|
Lunghezza di piegamento,
|
3200 millimetri
|
|
Distanza fra le colonne
|
2600 millimetri
|
|
La profondità della gola e della bocca
|
320 millimetri
|
|
Altezza di apertura massima
|
400mm
|
|
Pressione di sistema massima
|
Mpa 25
|
|
Accuratezza di moto del cursore
|
Precisione di posizionamento
|
±0.05mm
|
|
Precisione di posizionamento ripetuta
|
±0.02mm
|
|
Potere del motore principale
|
Potere
|
7,5 CHILOWATT
|
|
Velocità
|
1500r/min
|
|
Sistema di CNC
|
Modello
|
DA41S
|
|
Pompa di olio
|
Modello
|
NB3-16
|
|
Precisione di piegamento
|
Angolo
|
°del ±1
|
|
Rettitudine
|
±0.7mm/m
|
