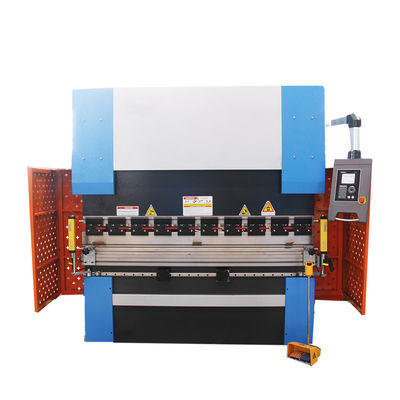

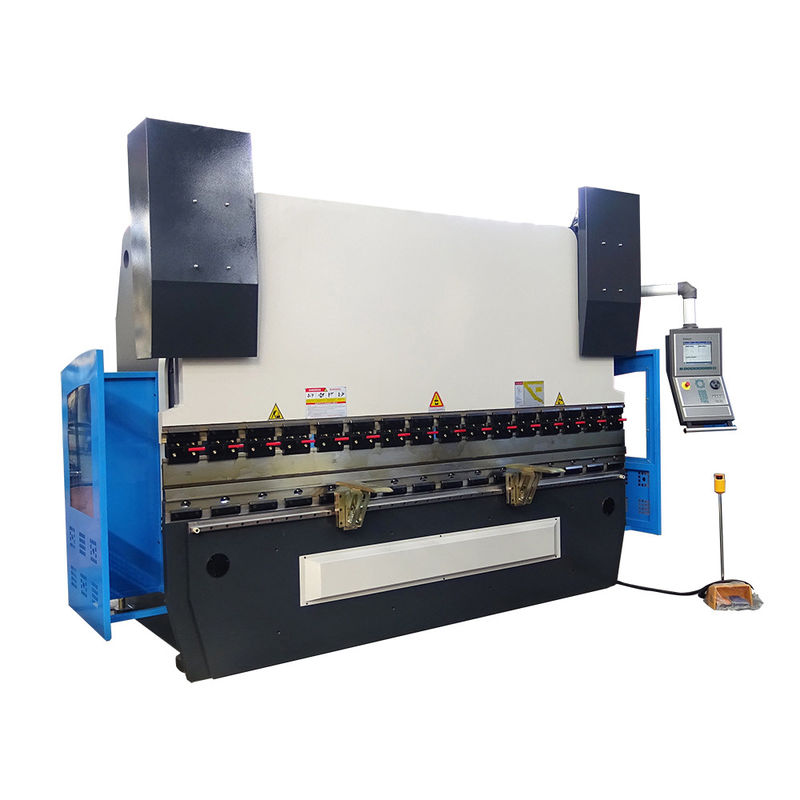

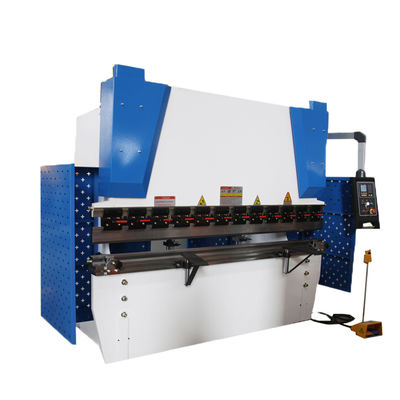

Rottura della stampa del piatto di acciaio inossidabile di certificazione del CE, freno d'acciaio della pressa idraulica del metallo per lo sconto
La macchina piegatubi piegata della lamiera sottile ha alta produttività e l'alta accuratezza di lavoro, facendo uso delle forme differenti della muffa superiore e più bassa, può essere piegata nei vari manufatti di forme, colpo per volta può essere ad una formazione di piegamento della lamiera sottile, dopo che molto piegamento può ottenere più complesso sotto forma del pezzo in lavorazione, una volta fornito di attrezzatura corrispondente, può anche fare una perforazione.
Struttura di prodotto
1. Facendo uso del metodo di analisi di ug (elemento limitato), progettazione assistita dall'elaboratore di ottimizzazione, bello aspetto.
2. La macchina adotta la struttura di saldatura del piatto d'acciaio, con abbastanza forza e rigidezza, trasmissione idraulica per assicurare che il lavoro non sia dovuto placcare i cambiamenti di spessore o nell'ambito della selezione impropria della scanalatura della muffa «V» causata dal grave incidente di sovraccarico, inoltre, la macchina ha le caratteristiche sicure ed affidabili facili da operare e piccole stabili del lavoro, di rumore.
3. Un blocco meccanico è messo nel cilindro dell'olio per assicurare la precisione di posizionamento ripetuta del pattino al punto morto più basso, in modo da assicurare la consistenza dell'angolo di curvatura durante la fabbricazione in serie.
la tempera integrale 4.The è adottata per eliminare lo sforzo interno e la struttura della macchina è elaborata dall'alesaggio del pavimento di CNC e dalla fresatrice per assicurare la precisione della superficie di montaggio del cilindro dell'olio, della ferrovia di guida e della tavola di lavoro.
5. L'intera struttura derusted e spruzzata con pittura antiruggine.
Struttura di lavoro del cursore
1. La macchina adotta il controllo idraulico ed elettrico, la corsa utile può essere regolato a volontà ed ha le specifiche di azione quali misurare, semiautomatico, automatico, ecc. L'uso di misurare le specifiche in pollici può facilitare la prova e l'adeguamento della muffa.
2. progettazione Su-muoventesi della macchina piegatubi, cilindri doppi dell'olio che funzionano allo stesso tempo, operazione equilibrata, conveniente, sicura (il servomotore regola il colpo del cilindro dell'asse y, fornito del sistema DA41 e dell'angolo che programmano).
3 .at il fondo del punto morto quando la funzione di calandratura, assicurare l'accuratezza del pezzo in lavorazione.
4. Nello stato delle norme nazionali pertinenti, della precisione di angolo di curvatura di 45' più o negativo. (JB/standard t22572-2011)
5. Con la funzione di controllo lento di discesa, l'operatore può controllare meglio il pezzo in lavorazione.
Il circuito idraulico
1. Il circuito idraulico (rexroth di Bosch, Germania) può realizzare le azioni dello scorrevole rapido giù, dello scorrevole lento giù, lavorando la velocità che piegano, il ritorno rapido e su e la fermata rapida dello scorrevole nel corso di giù.
2. La pompa a ingranaggi SOLEGGIATA è adottata per la pompa di olio, che può resistere ad ad alta pressione e ad a basso rumore.
3. L'oleodotto adotta la combinazione di tubo trafilato a freddo unito e galvanizzato tedesco della baionetta e l'anello sigillante non deve essere sostituito per sormontare il fenomeno di perdita dell'olio.
4. La società giapponese della NOK è selezionata come l'anello sigillante, con la buona prestazione di sigillamento, il lavoro affidabile ed il tempo di impiego lungo.
5. La macchina può funzionare continuamente nell'ambito del carico nominale, il circuito idraulico non ha perdita ed è continuamente stabile con alta precisione.
Controllo di sincronizzazione del cursore
La sincronizzazione della corsa utile della macchina piegatubi, l'uso del meccanismo meccanico ed idraulico di sincronizzazione, la struttura, stabile semplice ed affidabile, con la macchina hanno richiesto l'accuratezza di sincronizzazione, generalmente non hanno bisogno della manutenzione regolare di mantenere l'uso a lungo termine.
Dopo lasci stare
1. Il servomotore determina l'adeguamento del fermo posteriore.
2. La vite dell'arresto è posizionata con la vite della palla di precisione ed è sostenuta dalla ferrovia di guida lineare di alta precisione.
3.H tipo azionamento sincrono della ruota della cinghia sincrona, alta accuratezza della trasmissione, a basso rumore.
4. Adotti su e giù il dito regolantesi regolabile di arresto con più alta precisione e muovalo a destra e a sinistra tramite la doppia ferrovia di guida lineare sul fascio, che assicura la precisione del dito di arresto che si muove verso qualsiasi parte da a destra e a sinistra.
Sistema DA41
Il sistema di controllo adotta il sistema di controllo di DA41S della società di DELEM nelle caratteristiche tecniche di Netherlands.Its è come segue:
1. Ascissa, servo controllo motorio di arresto posteriore, precisione di controllo 0.1mm
2. Asse y, servo controllo motorio di angolo di curvatura, precisione di controllo 0.01mm
3. calcolo di profondità dell'asse y
4. conteggio di tempo di operazione di macchina
5. conteggio di colpo
6. Funzione di memoria spenta
lo spazio di stoccaggio di 7,100 programmi, ogni programma ha 25 procedimenti di lavoro
8. Di facile accesso alla pagina di superficie, notevolmente operatori convenienti
9. Ha la funzione di controllo di fuga e della regolazione materiali di parametro della muffa
10. Display a cristalli liquidi LCD ad alta definizione, progettazione alla moda del pannello, interfaccia amichevole di operazione
11. Concetto di progetto unico di tasto di scelta rapida, programmazione e selezione della muffa, programmante di piegamento di processo e modifica
Regolatore di Cyb-tocco 8 della Svizzera doppio servo
1.Switzerland doppio servo contoller di Cyb-tocco 8
controllo 2.Controller e regolare X, assi y.
Control-X dell'azionamento 3.Servo, assi y.
Vite della palla 4.HIWIN e ferrovia di guida lineare con un'accuratezza di 0,05 millimetri
staffa di supporto 5.Front
blocchetto idraulico della valvola di 6.Germany Bosch Rexroth.
connettore della tubatura di 7.Germany EMB.
motore principale di 8.Germany Siemens
electrics di 9.France Schneider.
10.Hydraulic e protezione elettrica di sovraccarico
11 dadi superiori e più bassi (86°, R0.6mm, materail: 42CrMo)
Parametri:
|
Modello della macchina utensile
|
WC67K-100T/3200
|
|
Pressione nominale
|
kN 1000
|
|
Lunghezza di piegamento,
|
3200 millimetri
|
|
Distanza fra le colonne
|
2600 millimetri
|
|
La profondità della gola e della bocca
|
320 millimetri
|
|
Altezza di apertura massima
|
400mm
|
|
Pressione di sistema massima
|
Mpa 25
|
|
Accuratezza di moto del cursore
|
Precisione di posizionamento
|
±0.05mm
|
|
Precisione di posizionamento ripetuta
|
±0.02mm
|
|
Potere del motore principale
|
Potere
|
7,5 CHILOWATT
|
|
Velocità
|
1500r/min
|
|
Sistema di CNC
|
Modello
|
DA41S
|
|
Pompa di olio
|
Modello
|
NB3-16
|
|
Precisione di piegamento
|
Angolo
|
°del ±1
|
|
Rettitudine
|
±0.7mm/m
|
